12 水壓試驗機圓筒按其結構可分為單層式和組合式兩大類。

2019-12-05

次

水壓試驗機圓筒按其結構可分為單層式和組合式兩大類。

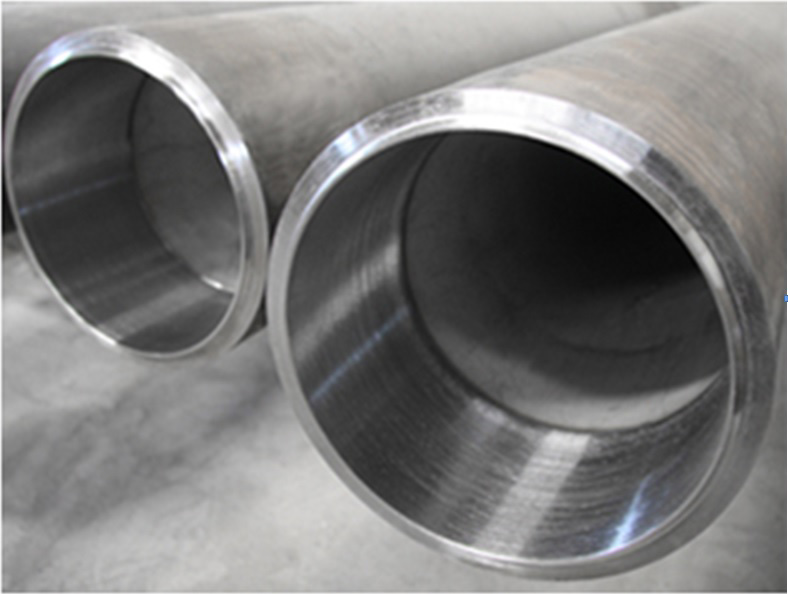

① 單層式筒體筒體的器壁在厚度方向是由一全體資料所構成,也便是器壁只要一層 (為防止內部介質腐蝕,襯上的防腐層不包含在內)。單層筒體按制作方法又可分為單層卷焊式、全體鑄造式、鍛焊式、非焊接瓶式等幾種。

其間單層卷焊式結構是現在制作和運用很多的一種筒體方法,它選用鋼板在大型卷板機上卷成圓筒,經焊接縱焊縫成為筒節,然后與封頭或端部法蘭拼裝焊接成容器,圖1-1所示筒體即為單層卷焊式結構。

而全體鑄造式結構是很早選用的筒體方法,制作時筒體與法蘭可整鍛為一體或用螺紋銜接,整個筒身沒有焊縫。焊接技能開展后呈現了分段鑄造,然后焊接拼合成全體的鍛焊式筒體。

水壓試驗機

非焊接瓶式筒體首要有兩種制作辦法:一種是由無縫鋼管經過兩頭熱旋壓收口制成;另一種是鋼錠沖壓后再經過熱旋壓收口。一般,全體鑄造式和鍛焊式筒體首要用于高壓和高壓容器中,而非焊接瓶式筒體常用于制作非焊接大容積瓶式壓力容器。

全體鑄造式筒體的資料金相安排致密,強度高,因而質量較好,特別適合于焊接功能較差的高強度鋼所制作的高壓容器。但制作時需求非常大的冶煉、鍛壓和機加工設備,資料消耗量大,鋼材運用率低 (僅為26%~29%),機械加工量大,故一般只用于內徑?300~ 800mm、長度不超越12m 的小型高壓容器,如聚乙烯反應釜、人工水晶釜等。

② 組合式筒體筒體的器壁在厚度方向是由兩層或兩層以上互不接連的資料構成。組合式筒體按結構和制作方法又可分為多層式和環繞式兩大類。
